사양
외형 290 (W)×517 (D)×397 (H) mm
중량 23.5 kg
전원 AC100~240V, 50/60Hz, 620W
가열냉각방식 Peltier element
형광 여기광원(Excitation source) Halogen lamp100 W
최대 가열속도 1.8°C/sec.
최대 냉각속도 1.8°C/sec.
온도 설정 범위 4.0~99.9°C (every 0.1°C)
온도 설정 정확도 ±0.5°C at 94°C/55°C, ±2.0°C at 4°C
형광검출 파장 (Filter unit) 2 types
TP900/TP960 (FAM™/TB Green™, ROX™/Texas Red®)
* 4 types at maximum (HEX/VIC, Cy5)
형광검출법 (Detector) CMOS camera
융해곡선분석 (Dissociation curve analysis) 가능
Real time monitoring 가능
동시 측정 시료 수 96 samples
반응 volume Recommended: 25 μl Maximum: 50 μl
samples 용기, 용량 0.2 ml tube, 96 well plate
Computer OS Windows® XP Vista, 7
MRQ TP960만 탑재
제품 설명
Thermal Cycler Dice® Real Time System II (Code TP900)는 96 well plate 타입의 컴팩트하고 합리적인 가격의 Real Time PCR 기기로, 고성능 하드웨어와 사용하기 매우 편리한 소프트웨어를 탑재하고 있다.
Peltier device를 이용한 안정된 온도 제어와 well간 측정 시간 차가 없는 카메라 촬영 방식으로 형광 검출에 의한 well간, 실험간에 높은 균일성과 재현성을 실현하고 있다. FAM/TB Green™ 및 ROX/Texas Red의 2종류의 형광필터를 기본으로 장착하고 있어, TB Green™ 검출이나 각종 Probe (Dual-Labeled Probe, Cycling Probe) 검출에 의한 Real Time PCR이 가능하고, FAM표식 probe 와 ROX표식 probe에 의한 multiplex PCR도 가능하다. 또한 옵션으로 필터 (HEX/VIC필터, Cy5필터)의 추가 탑재도 가능하다.
편리성을 중시한 소프트웨어는 MIQE 가이드 라인에 준한 소프트웨어(Software Ver. 4)를 장착하고 있어 실험셋업부터 결과 해석까지 처음 이용하는 연구자도 간편하게 조작이 가능하다. 연구자의 needs에 충실한 해석 방법을 적용하고 있어 클릭 하나로 고객이 원하는 방식의 다양한 해석이 가능하다.
특징
1. 고성능 하드웨어
- 안정적인 온도 조절과 광학 시스템으로 높은 분석력과 해석 정밀도를 실현
본 기기의 가열냉각 시스템은 Thermal Cycler Dice® 시리즈로 이미 검증을 받은 peltier 소자를 사용하여 well 간 온도차를 최소로 줄였다. Halogenlamp를 광원으로 well 간 측정 시간 차이가 없는 camera 촬영방식으로 형광검출을 실행하여 well 간 검출 오차가 거의 없다. 이 결과 well 간, 실험 간 높은 균일성과 재현성을 실현하였다.
96 well의 반응· 검출에서 높은 균일성을 보유하고 있어(그림1) TaKaRa TB Green™ Premix Ex Taq™ II (Tli RNaseH Plus) (Code RR820A/B)를 사용하면 2배 차이의 해석도 가능하다 (그림2)

■ 96 well 간 높은 균일성
96 well로 동일한 반응을 실시하여, Ct값의 정밀도를 조사한 결과, 모든 well이 균일한 반응 및 검출이 되는 것을 알 수 있다.

■ 정확한 해석을 실현
주형을 2배씩 희석하여 6단계로 반응 한 결과 각 농도의 주형은 정확하게 1 cycle 간격을 두고 검출됨을 확인 할 수 있다. 이것은 높은 신뢰성으로 2배 농도차이도 정확하게 측정 가능하다는 것을 의미한다.

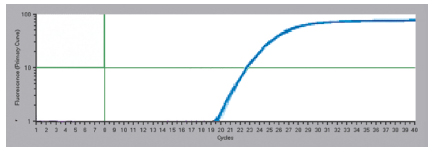

그림 1. N=96에서의 균일성
평균 Ct값=22.4
표준 편차=0.0601
변동 계수(% CV)=0.27

시약: TB Green™ Premix Ex Taq™ II (Tli RNaseH Plus)(Code RR820A/B)
주형: Mouse cDNA 1 ng

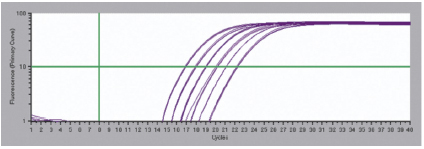

그림 2. 2배 차이의 검출
시약: TB Green™ Premix Ex Taq™ II (Tli RNaseH Plus) (Code RR820A/B)
주형: mouse total RNA 1.562 ng~50 ng 상당의 cDNA (N=3) (Actb유전자)


2. TB Green™ 검출, probe 검출 모두 가능
2종류의 필터 (FAM/TB Green™ 및 ROX/Texas Red)를 표준 장착하고 있다.
TB Green™ 검출이나 각종 probe (Dual-Labeled probe, Cycling probe) 검출에 의한 Real Time PCR이 가능하고, FAM표식 probe와 ROX표식 probe에 의한 multiplex PCR도 가능하다. 옵션 필터(HEX/VIC필터, Cy5 필터)를 추가 장착하면, 한층 더 응용의 가능성이 넓어진다.

3. 사용자 편리성을 높인 소프트웨어
- 다양한 해석 기법에 대응
연구자가 요구하는 다양한 해석법으로 분석가능하며, 클릭 한번으로 해석법의 전환이 가능하다.
   · Ct값 산출: Crossing Point법 및 2nd Derivative Maximum법
   · 상대 정량 분석 방법: Standard Curve법, ΔΔ Ct법
   · 정성 분석 방법: SNP Genotyping Assay, Plus/Minus Assay

- MIQE 가이드라인 준수 및 RDML 파일 출력 가능

- 상대정량해석 소프트웨어 「Multiplate RQ」 탑재*
   · 복수의 reference gene (housekeeping gene 등)으로 보정이 가능
   · 정확한 정량이 가능한 상대정량해석 소프트웨어
   · 복수 plate에서 실행한 run 파일을 한번에 통합 분석 가능
   · 복수 plate의 실험이 필요한 다수 검사대상이나 유전자의 상대정량분석에 최적
   · Standard Curve법과 ΔΔ Ct법 모두 대응
   · 그래프 표시나 다양한 형식으로 출력이 가능

*「Multiplate RQ」는 Thermal Cycler Dice Real Time System II with PC/MRQ (Code TP960)에 기본탑재되어 있으며, 그 외의 기종에는 옵션으로 추가할 수 있다.
Thermal Cycler Dice® Real Time System II (TP900시리즈)/ Single (TP850시리즈)관련 소모품

특징

Code

제품명

용량

적용가능한
Takara 기기

0.2 ml
용량

NJ400

96well Hi-Plate for Real Time

10 매

TP900
TP960
TP850
TP870

NJ300

0.2 ml Hi-8-Tube

125 strips

NJ302

0.2 ml Hi-8-Flat Cap

125 strips

NJ600

0.2 ml 8-strip tube, individual Flat Caps

120 strips

Sealing
관련

NJ500

Sealing Film for Real Time

100 매

96-well plate
sealing
관련제품

NJ501

Sealing Film for Real Time (Adhesive)

100 매

9090

Plate Sealing Pads

5 개

* Thermal Cycler Dice Real Time System 전용소모품은 여기에서 자세히 확인하실 수 있습니다.

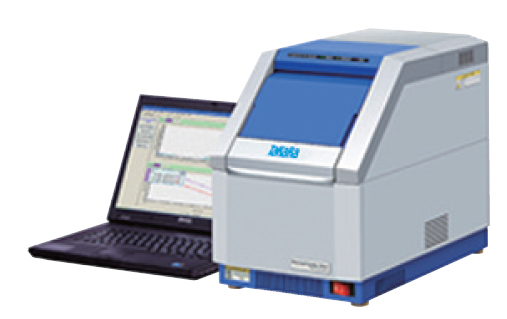

본체외관


Thermal Cycler Dice Real Time System component - 각 제품은 System code로 판매되며, 구성품은 아래와 같다.
System code
TP900
TP960
Description
Thermal Cycler Dice
Real Time System II
Thermal Cycler Dice
Real Time System II MRQ
Instrument
Mode		 Instrument code
TP910
TP910
장착 Filter Units 수
2
2
Spec
세부사항		 Operation PC
o
o
Filters FAM™/TB Green™
o
o
ROX™/Texas Red®
o
o
MRQ software
ㅡ
o
Option
(선택가능)		 Filters Cy5 Filter
TP803
TP803
HEX/VIC filter
TP802
TP802
MRQ software
추가 가능
